Сушилка для дров проходного типа 6м.п.

Сушильная камера проходного типа 6 м.п. (внутренний размер)

Устройство сушильной камеры.

Сушилка для дров проходного типа 6м.п.

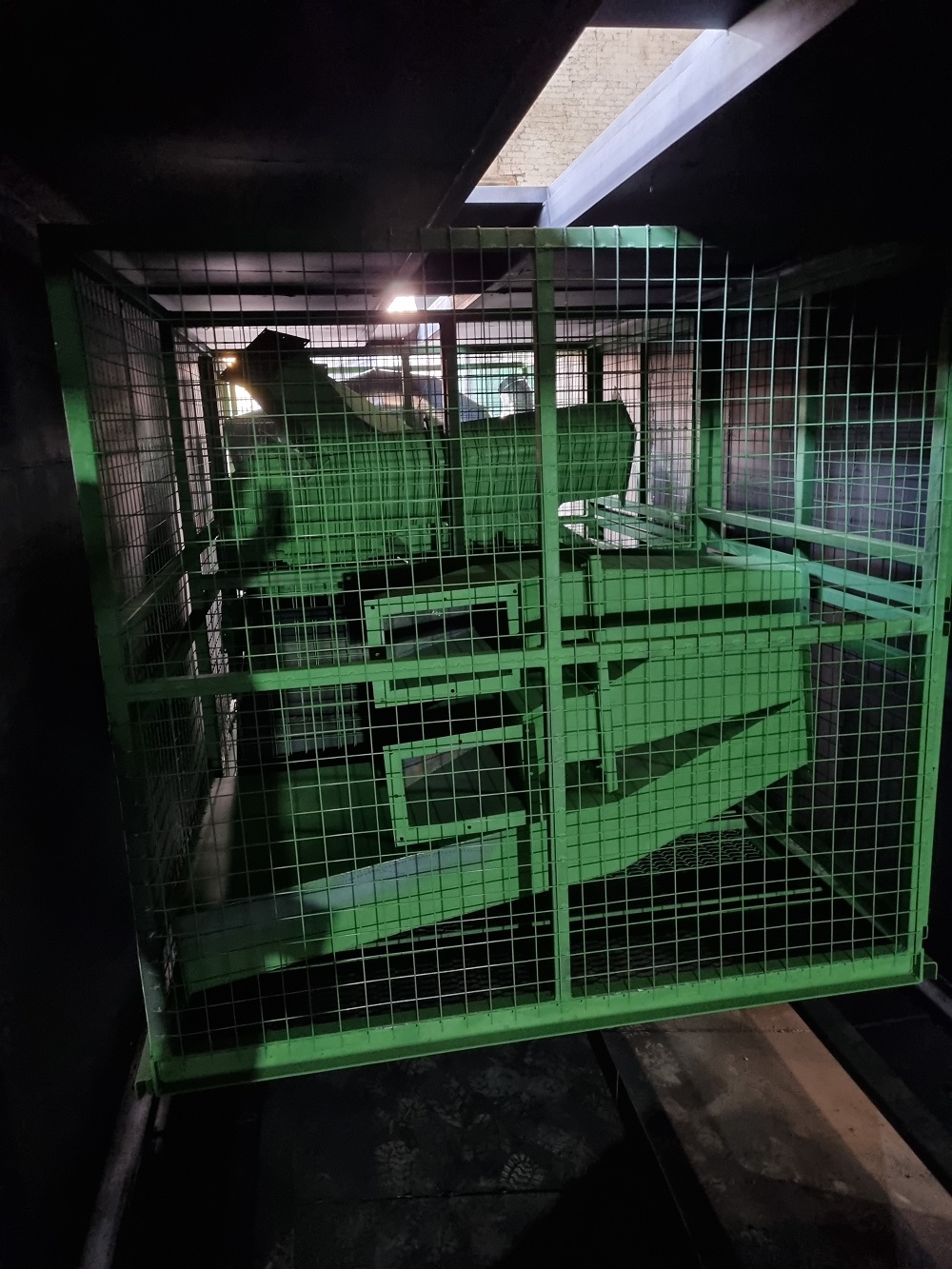

По направляющим рельсам клети загружаются в сушильную камеру с одной стороны и поочередно с интервалом в 8-14 часов выгружаются с противоположной стороны камеры.

Рис. 1 Схема сушильной камеры проходного типа GRV (проток воздуха снизу вверх)

Каждая клеть с дровами проходит 4 цикла:

  1. Зона предварительного нагрева отработанным теплоносителем. После прохождения теплоносителя через первую клеть, остывший с повышенной влажностью теплоноситель вытягивается вентилятором наружу. Вентилятором вытяжки управляет частотный регулятор от щит управления. Замещение отработанного теплоносителя производится с помощью клапана продувки
  2. Вторая зона- сушка наружного слоя древесины. Предварительно нагретая клеть передвигается во вторую зону после 12 часов подогрева, верхний слой древесины прогревается свыше 70-80*С и обдувается воздухом с температурой свыше точки кипения жидкости, более 120*С происходит интенсивное удаление влаги с поверхностных слоев древесины и унос ее за счет циркуляции воздуха.

Сушилка для дров проходного типа 6м.п.

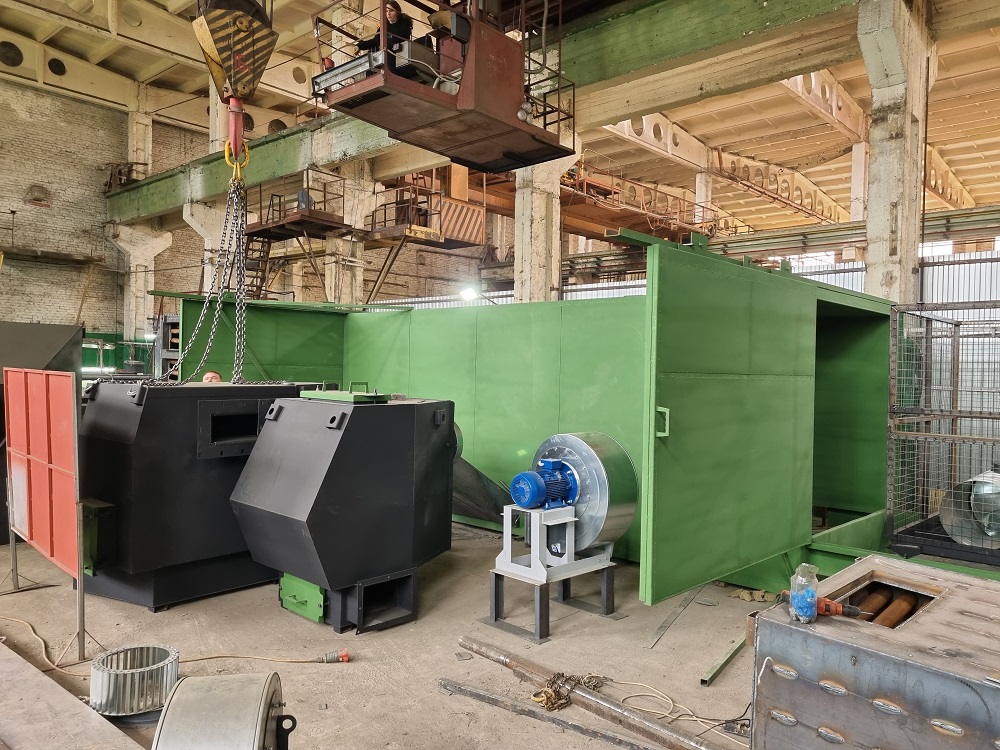

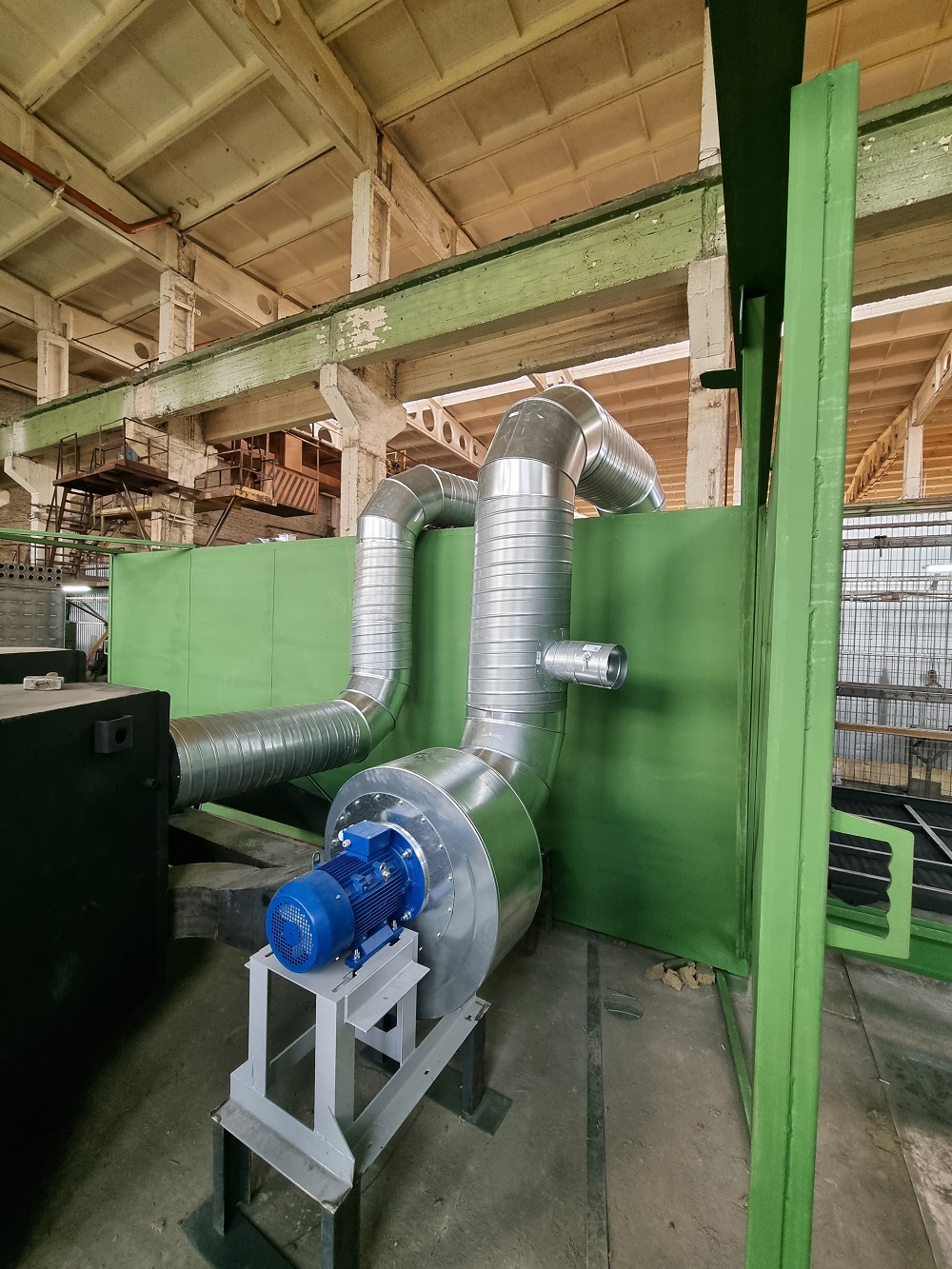

Рис. 2 – Общий вид сушильной камеры проходного типа, подвода и отвода теплоносителя

Сушилка для дров проходного типа 6м.п.

Рис. 3 Сушильная камера вид сбоку

  1. Третяя зона интенсивного прогрева древесины. Поверхностные слои имеют влажность ниже чем внутреннии, проиходит прогрев древесины до сердцевины, влага выходит через микро трещины и выкипает. За счет того что наружные слои древесины высохли они не забирают на испорение и тепло проходит внуть древесины.
  2. На четвертой сдадии процесс сушки менее интенсивный, прогретая до сердевины древесина постепенно отдает влагу
  3. Зона отлежки (на улице под навесом) проиходит распределение влаги от внутренних слоев к наружным абсолютно сухим (сердцевина имеет температуру более высокую чем наружные слоя, как известно влага перемещается от нагретого к холодному участку)

Сушилка для дров проходного типа 6м.п.Сушилка для дров проходного типа 6м.п. Сушилка для дров проходного типа 6м.п.

Технические характеристики сушильной камеры

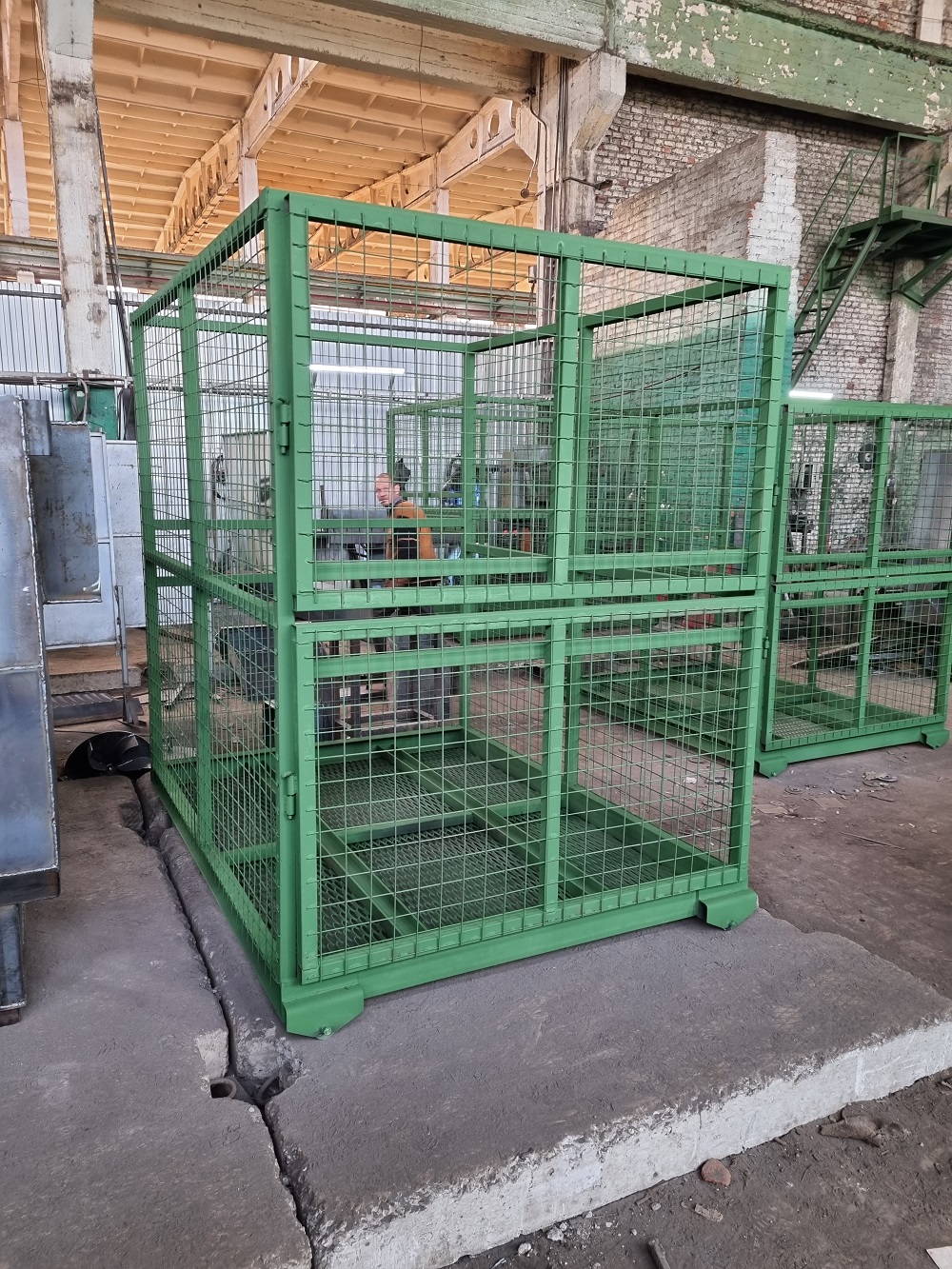

Кол-во клетей 4 шт; размеры каждой клети: 2*1,5*2 = 6 м3

Объем одной клети 6 м3

Принцип действия – непрервыный

Интервалы загрузки и выгрузки клетей – 8-14 часов

Количество клетей находящихся в сушильной камере – 4 шт.

Время сушки одной клети – 48 часов (до 72 часов при неблагоприятных условиях)

Температура сушки – 130-140*С

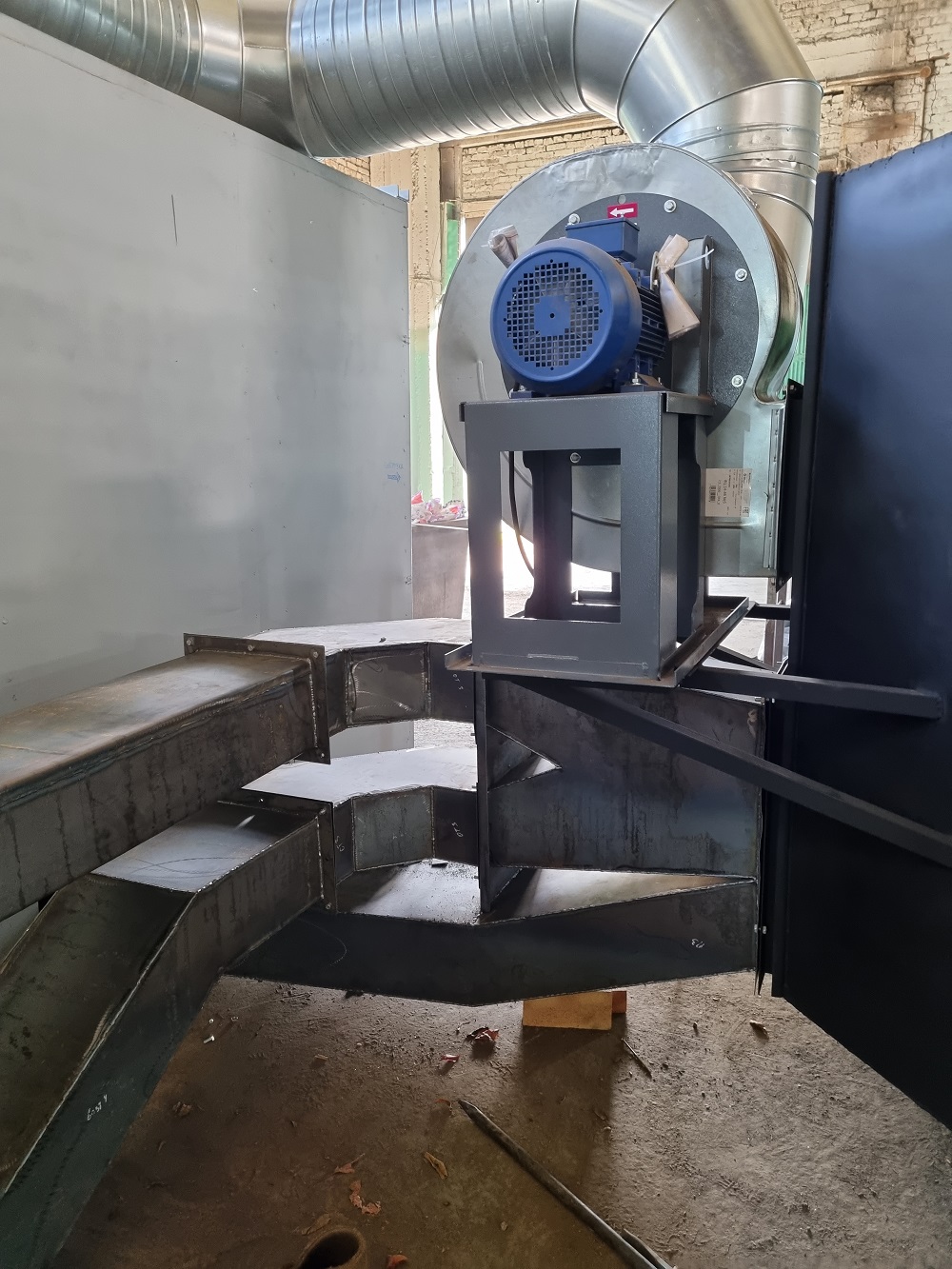

Отвод влажного воздуха – вентилятором вытяжным

Зоны процесса сушки: 4

Ворота откатные – 2 шт

Вентилятор вытяжной 0,37 кВт

Заслонка продувки с электроприводом

Вентилятор поддева первой секции 0,37 кВт

Масса сушильной камеры 3500 кг.

Теплогенератор 300-350 (источник горячего воздуха)

Для нагрева воздуха используется теплогенератор на твердом топливе марки GRV

Сушилка для дров проходного типа 6м.п.Сушилка для дров проходного типа 6м.п.

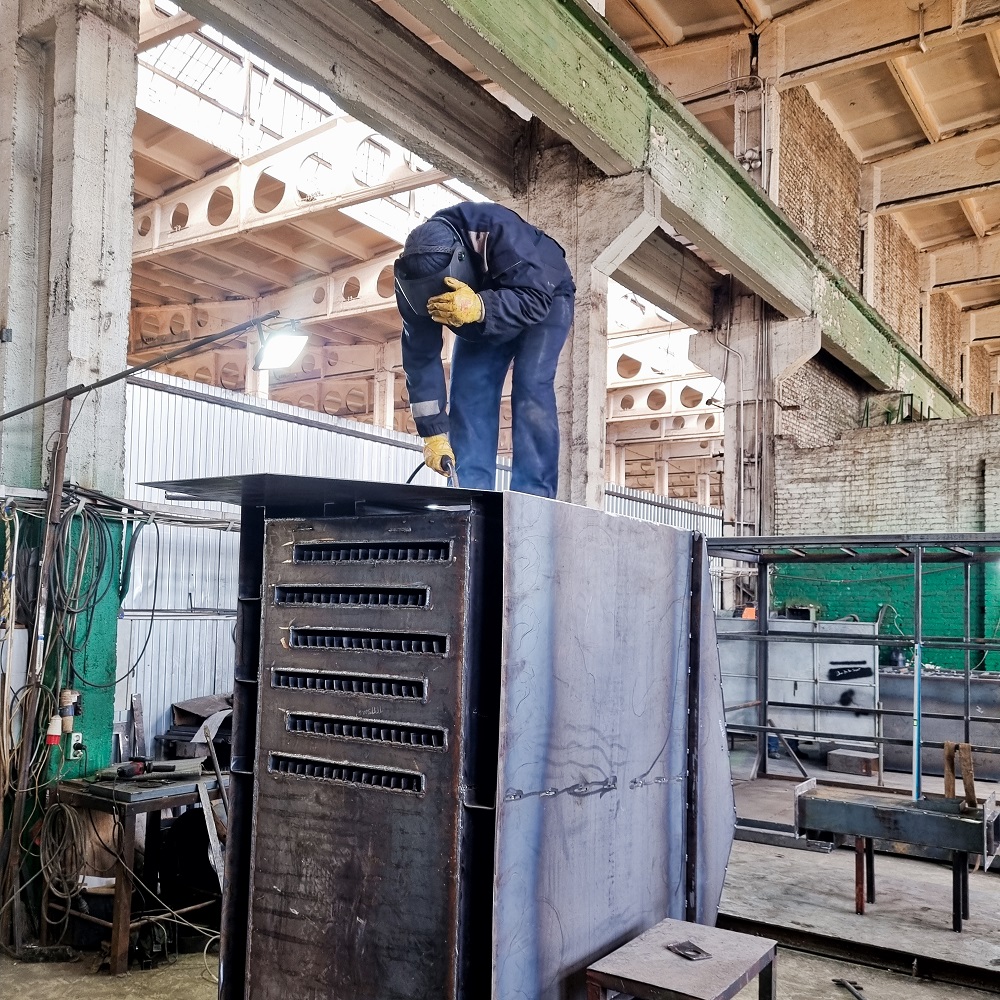

Рис. 4 Теплогенератор на твердом топливе GRV. Двух блочный.

Технические характеристики теплогенератора

Мощность номинальная: 300 кВт

Мощность максимальная 350 кВт

Вид топлива: дрова, древесные отходы.

Вентилятор протока воздуха: ВЦ14-46 –7,5   кВт, 380В

Температура горячего воздуха на выходе – до 140*С

Требуемая высота дымохода – не менее 6 метров

Щит управления – на базе ПР200

Масса оборудования – 1350 кг

Сушилка для дров проходного типа 6м.п.

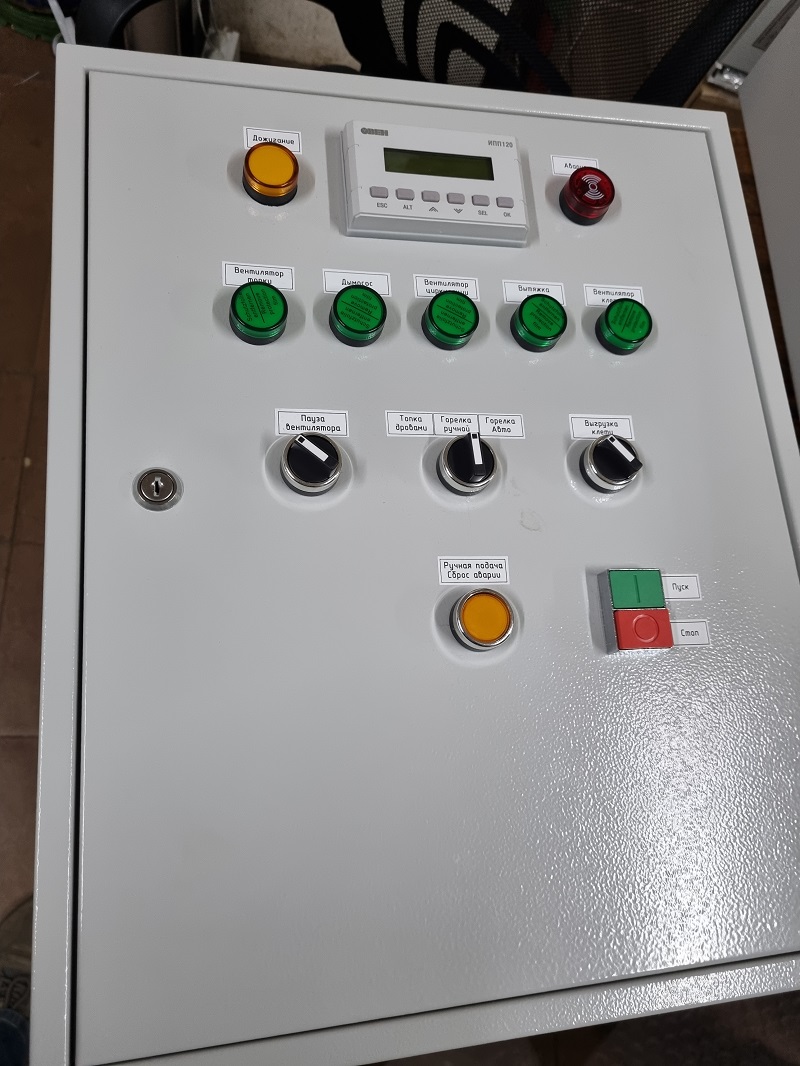

Рис. 6 Щиту правления на базе контроллера ПР.200 (управления теплогенератором и процессом сушки)

Спецификация оборудования

Наименование Цена Кол-во Итого



Сушильная камера с утеплением 100 мм, на 4 клети. Направляющие. Внутренний воздуховод. Щит управления сушильной камерой с датчиками температуры. Клети 4 шт. 850 000 р. 1 850 000 р.
Воздуховод приточка 12 000 р. 1 12 000 р.

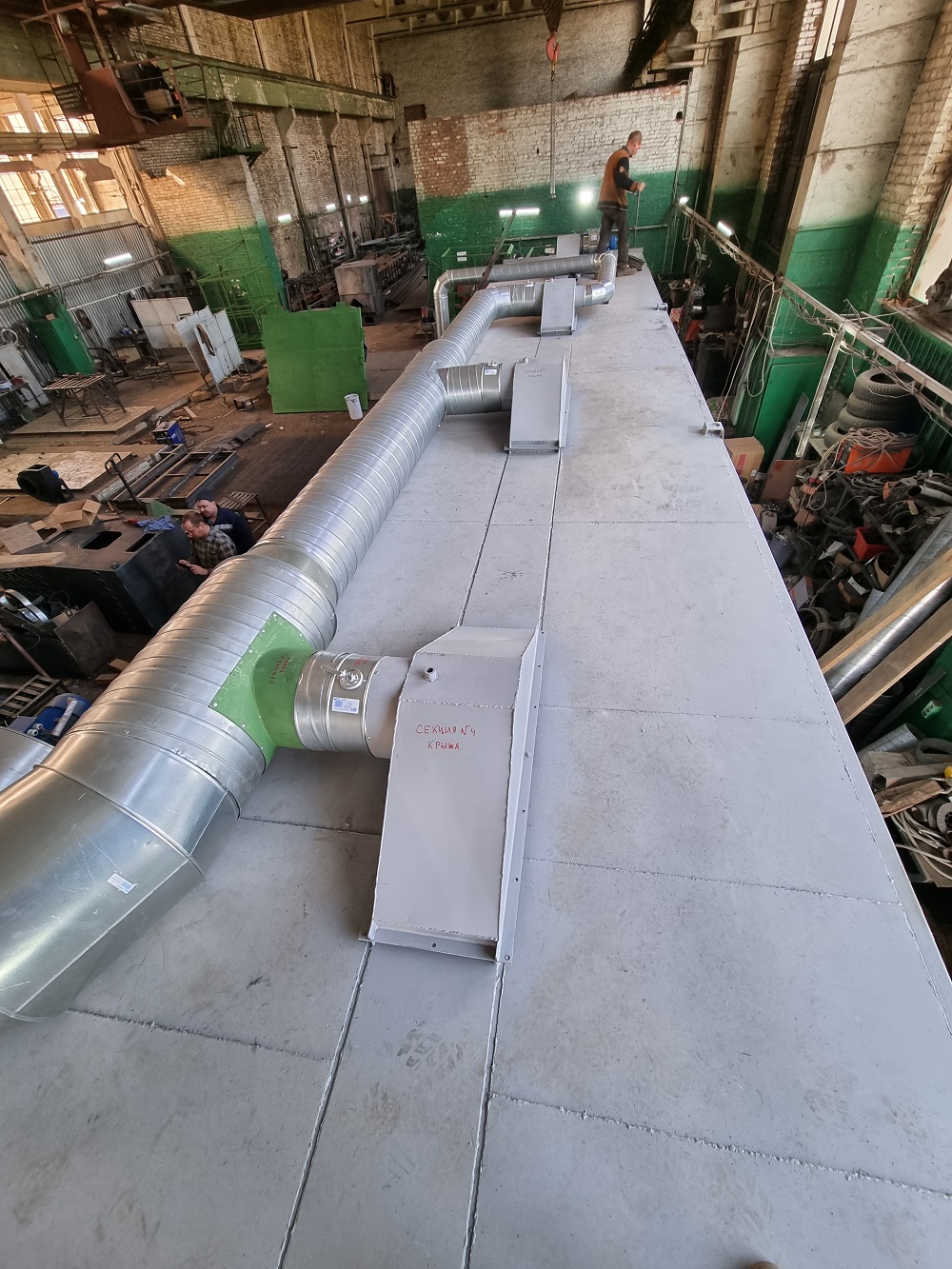

Воздуховод вытяжка  25 000 р. 1 25 000 р.
Вентилятор вытяжки 0,37 18 000 р. 1 18 000 р.
Вентилятор приточки первой секции 0,37 18 000 р. 1 18 000 р.
Автоматическая заслонка с врезкой на продувку 8000 р. 1 8000 р.

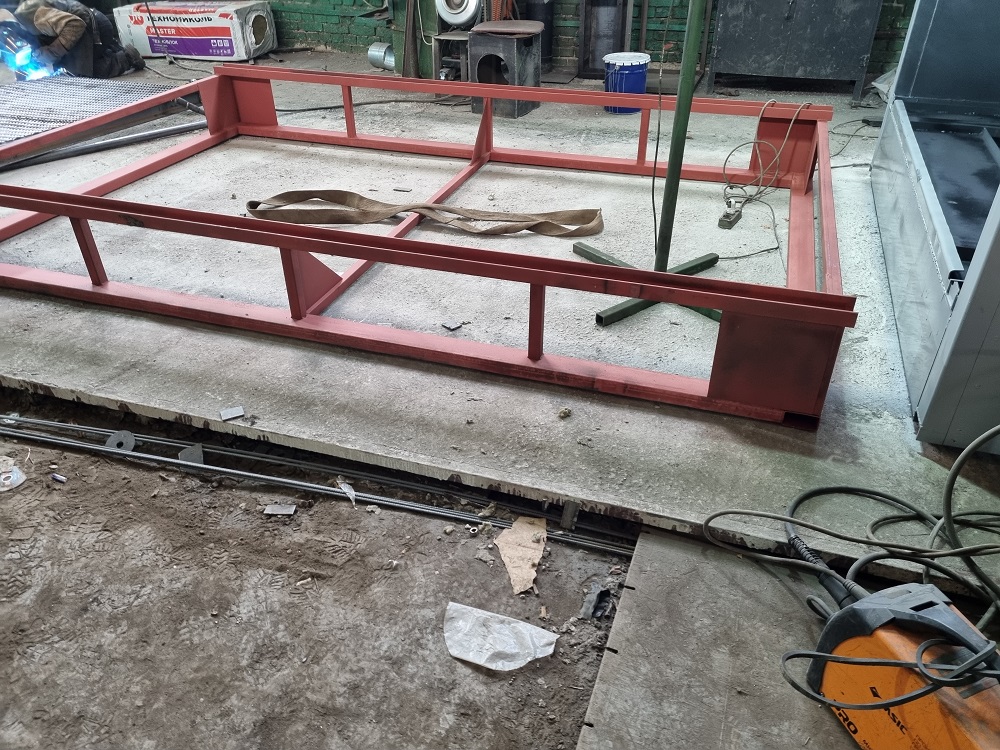

Подставные рельсы с площадкой 36 000 р. 2 72 000 р.
Теплогенератор 300 кВт в комплекте вентилятор надува в топку ВК 0,2 кВт (без щита управления) 346 000 р. 1 346 000 р.
Вентилятор ВЦ 14 49 – 7,5 кВт 380В 60 000 р. 1 60 000 р.
Дымоход – 8 метров 34 000 р. 1 34 000 р.
1 443 000 р.

Сроки изготовления зависят от загруженности производства. На данный момент 1 месяц изготовления

Аванс 70 %

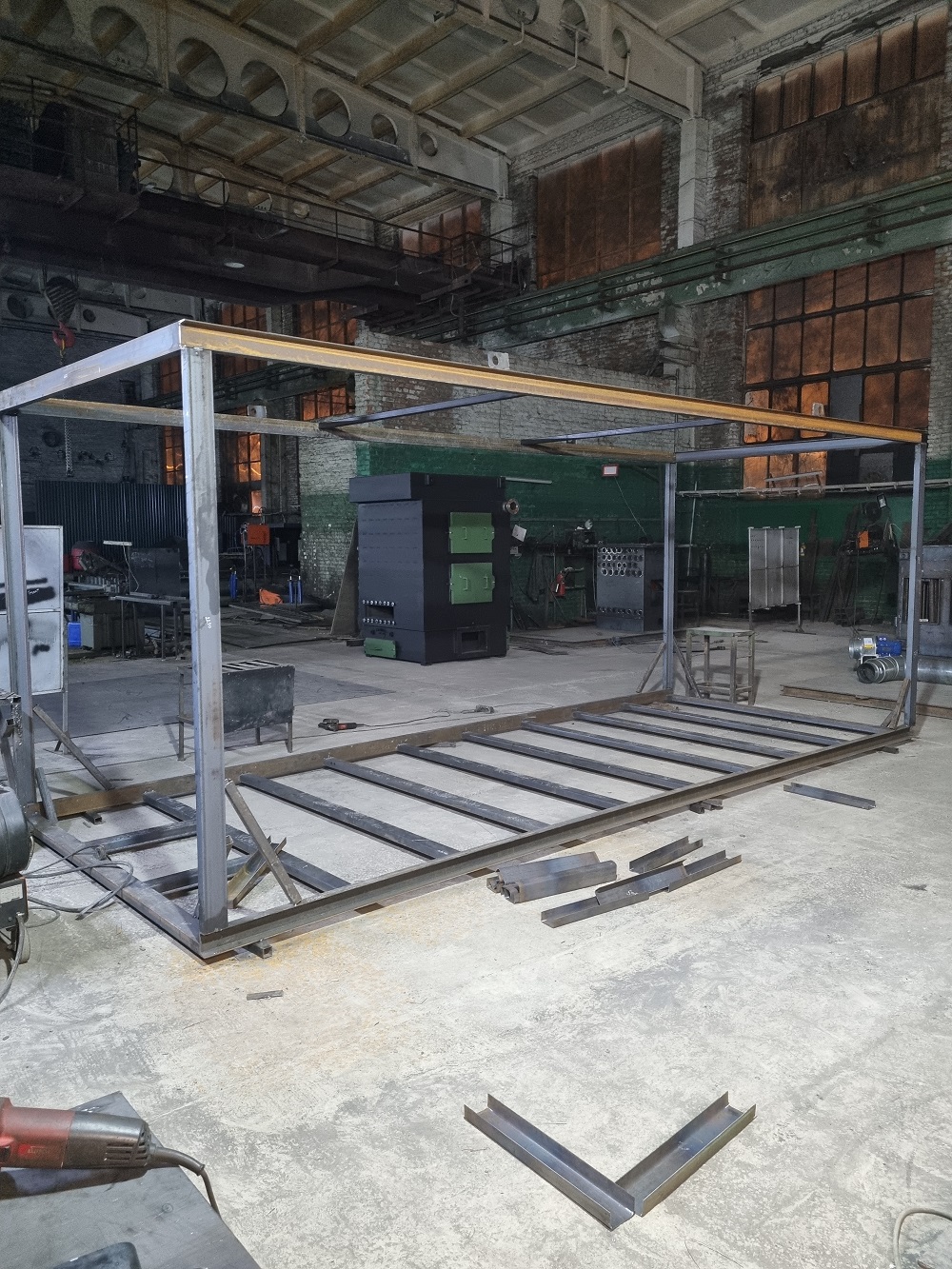

Примеры наших работ

Сушилка для дров проходного типа 6м.п.Сушилка для дров проходного типа 6м.п.Сушилка для дров проходного типа 6м.п.Сушилка для дров проходного типа 6м.п.Сушилка для дров проходного типа 6м.п.

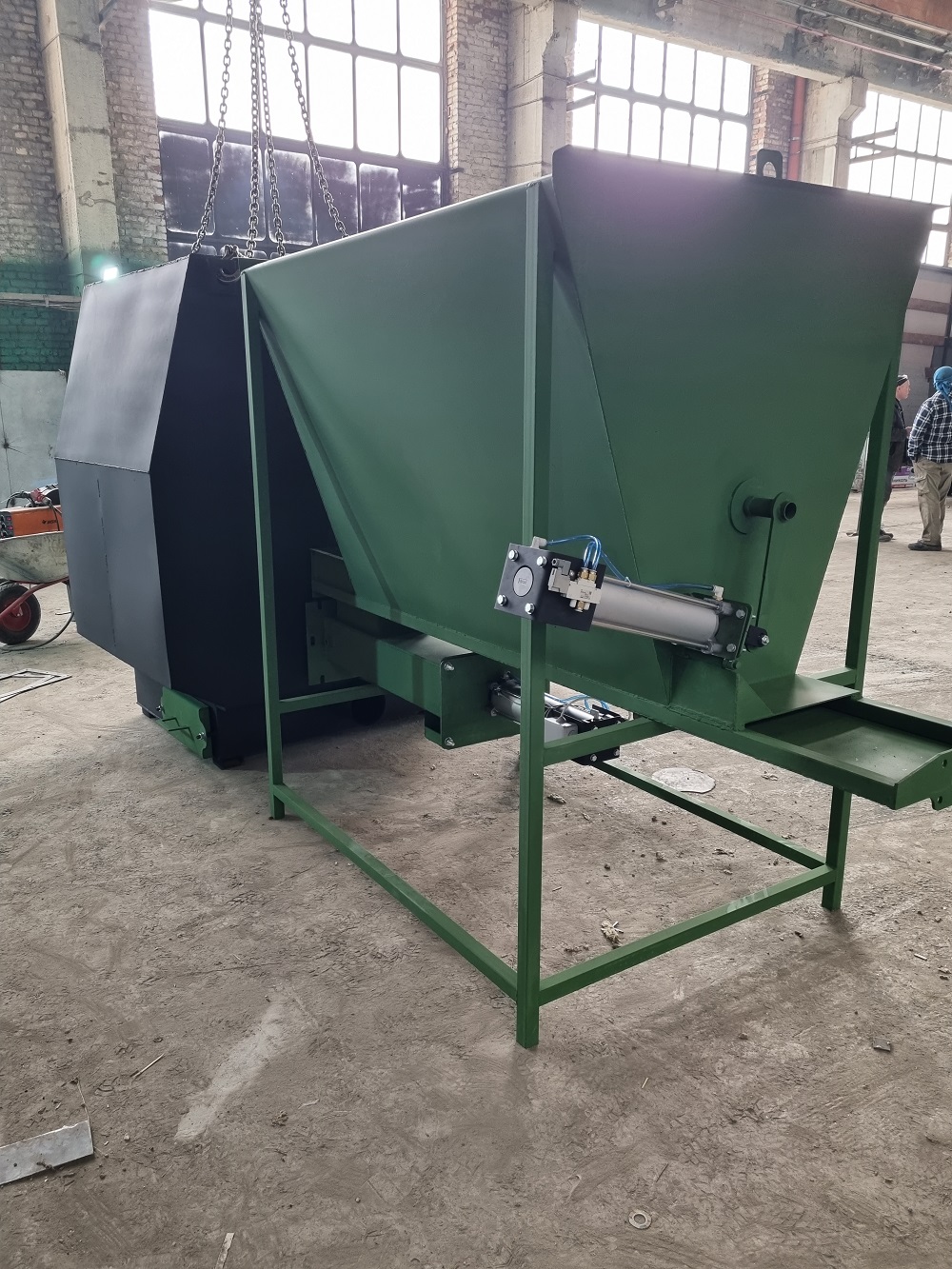

Мы используем только поршневую подачу топлива
