Теплогенератор GRV 400 квт с ручной загрузкой топлива
Теплогенератор может работать в двух режимах: в полуавтоматическом с ручной загрузкой топлива (дрова, уголь) и автоматическом режиме (пеллеты) при установке дополнительной горелки

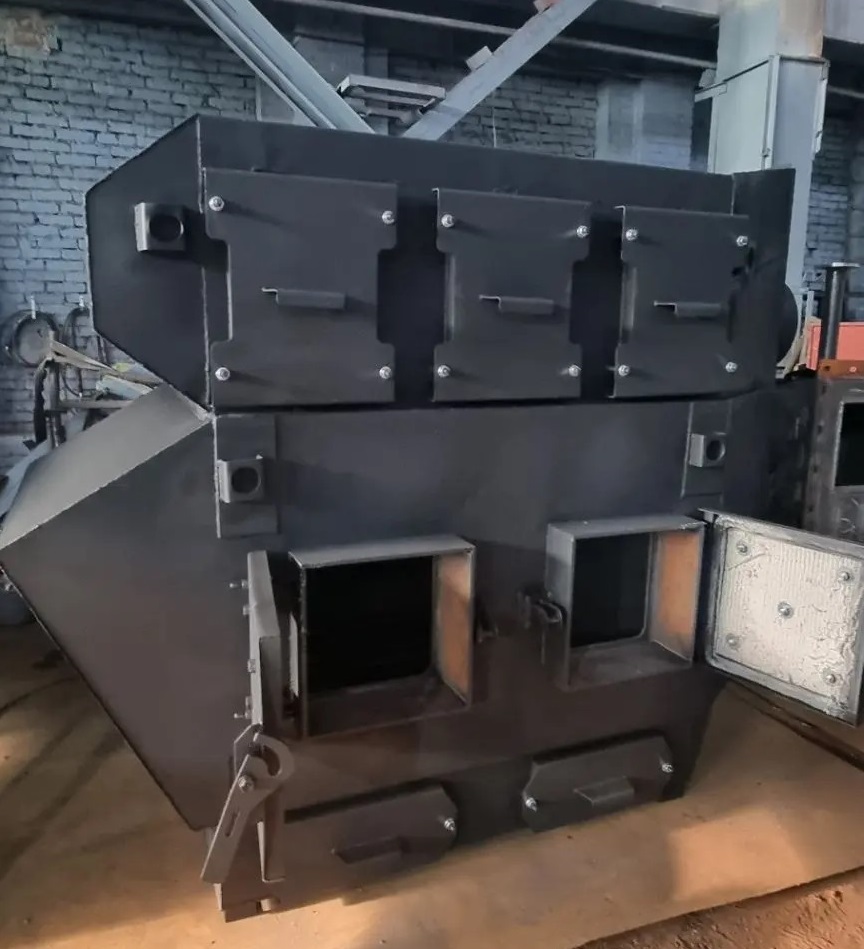

Рис. 1 Теплогенератор GRV 400-500
Рис. 2 Дополнительная автоматическая подача топлива
Для удаления дымовых газов необходимо подключение к дымоходу диаметром 300 мм – 2 шт., высота не менее 8 метров или требуется подключение к дымососу.
Технические характеристики
Мощность сырые дрова – 400 кВт
Вид топлива: древесные отходы, уголь
Автоматическая подача: дополнительно
Вентилятор протока воздуха: ВЦ14-46 — 7,5 кВт, 380В – кол-во 2 шт.
Проток воздуха – от 20 000 м3/час
Температура горячего воздуха на выходе – до 150*С (ограничена принудительно)
Горелка – дополнительно
Розжиг – ручной
Требуемая высота дымохода – не менее 8-10 метров (или дымосос 1,5 кВт)
Щит управления
Диаметр подсоединения воздуховода – 400 мм – 2 шт
Диаметр дымохода – 300 мм – 2 шт. или переход на дымосос
Масса оборудования без горелки – 3000 кг
Теплогенератор оснащается двумя радиальными вентиляторами для раздельного охлаждения топки и теплообменника, что значительно увеличивает ресурс теплогенератора и его эффективность
Нижний блок топки оснащен дутьевыеми вентиляторами которые так же управляются блоком ПР200 – контроллером
Рис. 3 Чертеж, габаритные размеры с подробным описанием элементов размеры теплогенераторы + дополнительной горелки
Спецификация ком. Предложения
| Наименование | Кол-во | Цена, с НДС |
| Теплогенератор GRV 400 комплекте вентилятор надува в топку ВК 0,2 кВт | 1 | 820 000 |
| Вентилятор ВЦ 14 46 – 7,5 кВт 380В | 2 | дополнительно |
- – Подвод/отвод сушильного агента; 2 – Теплогенератор GRV 400-500; 3 – Сушильная камера; 4 – Узел реверса сушильного агента; 5 – Отвод дымохода
Примеры наших работ
Мы используем только поршневую подачу топлива
Производим водогрейные котлы, теплогенераторы на щепе, опилках
